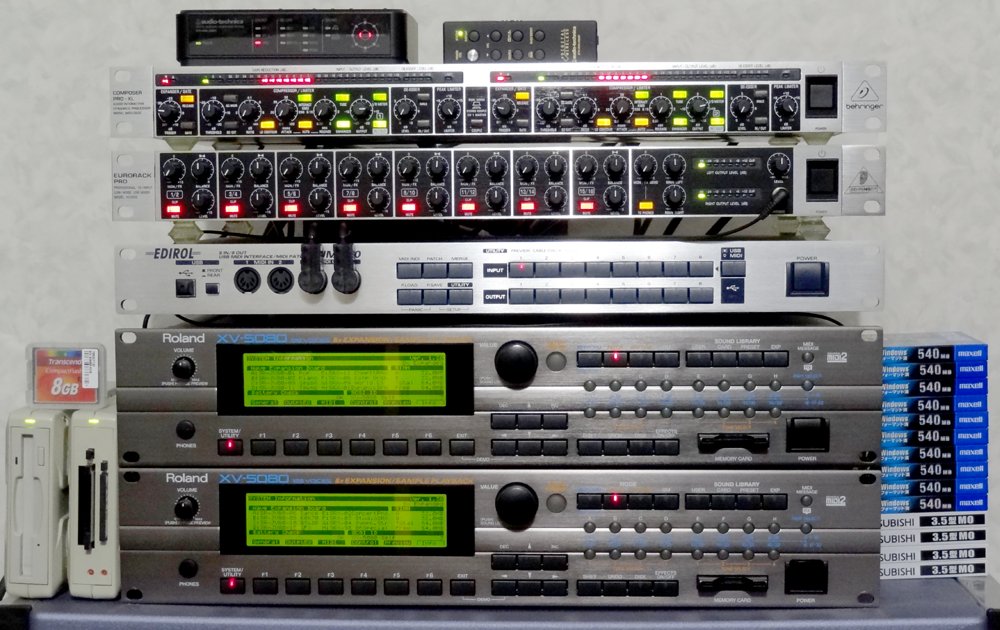

写真は私が音楽制作でお世話になっていますＲｏｌａｎｄ社の「ＸＶ−５０８０」というシンセサイザーです。
「ＸＶ−５０８０」は一台あたりの同時発音数は１２８音で、搭載できる拡張ボード（エクスパンションボード）が８枚（ＳＲＸシリーズが４枚、ＳＲ−ＪＶ８０シリーズが４枚）となっております。この一台で立派な音楽制作は行えますが、音を詰め込み過ぎると、同時発音数が足りなくなってきます。当初は１２８音もあれば十分だと思っていましたが、ＸＶ−５０８０は音色（パッチ）によっては１音で８音も使ってしまうため、思っている以上に発音数を消費します。そして、ノートオフ後のリリースタイムの長い音（余韻の長い音）を使用すると、瞬く間に発音数オーバーとなります。
そこで、もう一台ＸＶ−５０８０を使ったり、他の音源を使ったりする訳ですが、そんな時に役立つのが「ＭＩＤＩパッチャー」と呼ばれている機器・・・写真では型番が見えませんが「ＥＤＩＲＯＬ ＵＭ−８８０」という製品です。この「ＵＭ−８８０」に接続されたＭＩＤＩケーブルは、ルーティングアサインを自由に行える為、パソコンと音源との接続をいちいち物理的に変えなくて済む優れものです。現在でしたら「ＨＤＭＩセレクター」のイメージと言えば伝わりやすいでしょうか？
この「ＵＭ−８８０」は「ＭＩＤＩ−ＩＮ」と「ＭＩＤＩ−ＯＵＴ」それぞれに８系統の入出力を持っていますが、そのうちの２系統は前面に端子があります。一般的には１系統は前面でも分かるのですが、何故か２系統前面という仕様です。
前面にケーブルを接続すれば使えるのですが、そのすぐ下にＸＶ−５０８０がありますので接続したケーブルが邪魔になります。でも、背面の６系統では足りないので８系統全て使いたいっ！だけどあまり前面にケーブルがきてほしくない。この我侭な要望に応えてくれるＭＩＤＩケーブルは市販されているのでしょうか・・・一応調べてみました。Ｌ字型のコネクターのＭＩＤＩケーブルはありましたが、Ｌの片方（ケーブル側）が長すぎで写真のようにきっちりと収める事は出来ない。こうなってくると、次に考えるのはオーダーメイド。

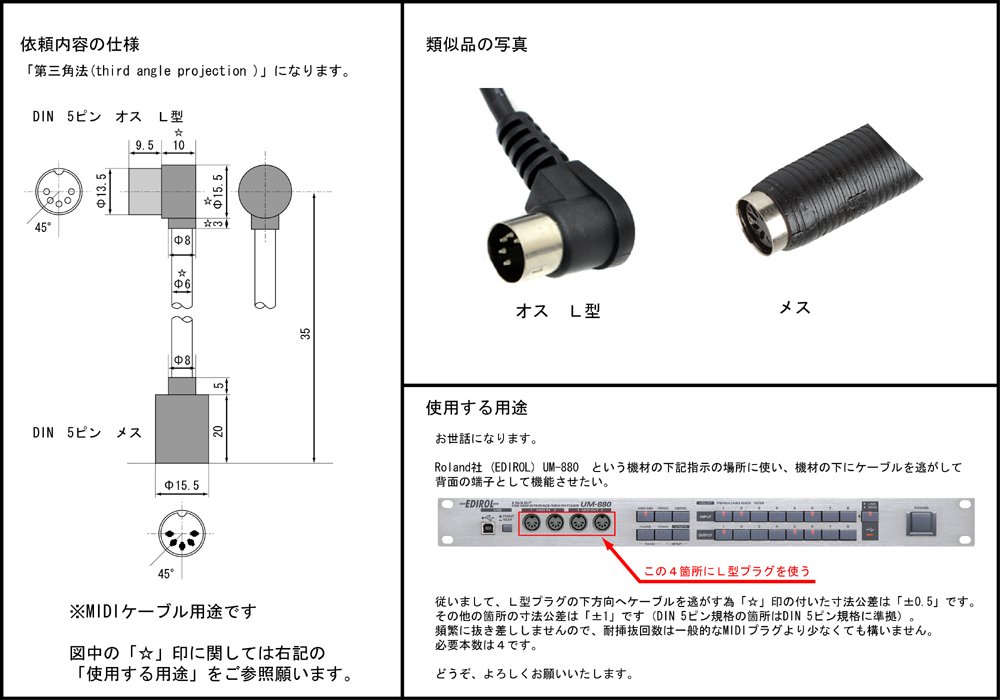

私の望む仕様のＭＩＤＩケーブルの図面と用途を記した画像を制作しました。
この画像の仕様でＭＩＤＩケーブルを１本単位で制作してくれる所が無いか探してみましたが、これも見つからない・・・大量受注ならあるかも知れませんが、大量に要らない・・・４本あればいい。
・・・となると、残る手段は「自分で作る」か「諦める」かの二択となります。
ＭＩＤＩケーブルはＤＩＮ規格の５ピンなので、それ程マイナーではありません・・・ですけど、一般的とも言えませんので、一般家電店ではなく、電子部品の専門店でのお取り扱いとなる事が多いです。今回は特にＬ型の方の条件（寸法と公差）が厳しめですが、その箇所以外は特に厳しくはありません。一般的なＭＩＤＩケーブルとＬ字コネクター類を別々に購入し、目的とするケーブルの仕様に作り変えました。
画像の「使用する用途」としてはＭＩＤＩケーブルをＵＭ−８８０の下に逃がすと記してますが、実際は上の方が機器同士の隙間が大きかったので上に逃がす事にしました（背面接続の行いやすさも向上します）。「ＭＩＤＩ−ＯＵＴ」は使わなくてもよくなったので実際は２本しか作りませんでした。
今回はＭＩＤＩケーブルを自作しましたが「無いものは作る」と言っても、何でも作れる訳ではありません。例えばＸＶ−５０８０を作るなんて私には無理ですからね（苦笑）。
従って「自分で作れそうな物が無い場合は作る」という意味です。
ホントは面倒ですので、オーダーメイドで作りたかったのです。
ソフトシンセやＤＡＷが当たり前の音楽制作時代となりましたが、ＸＶ−５０８０は、これからもお世話になると思います！
そう、優れた楽器は時代を選ばないのです！
・・・ここまで記してみて、音楽制作のお話では無いですね・・・ＯＴＬ
|
|
|
